Sennheiser XSW 1-CI1-BC

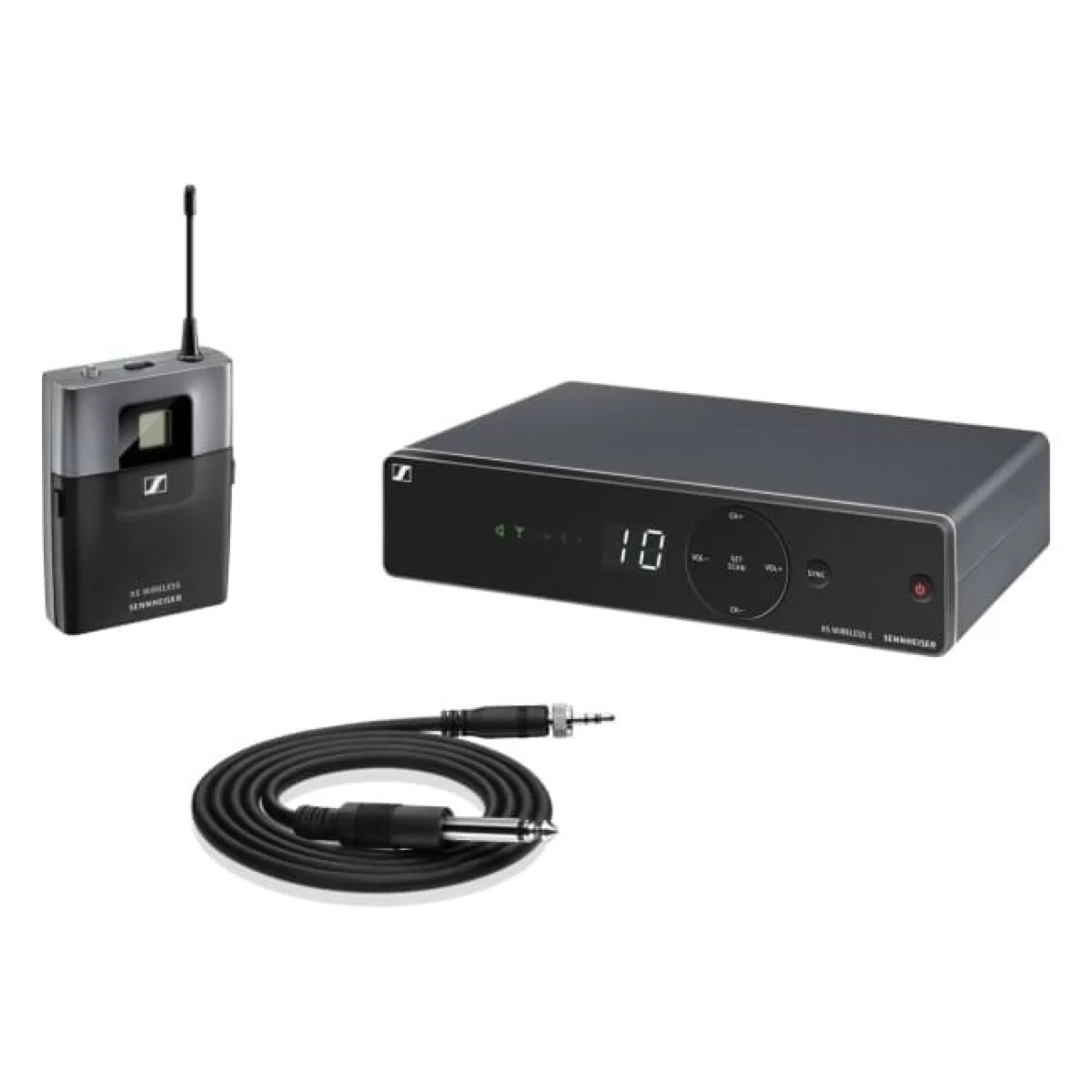

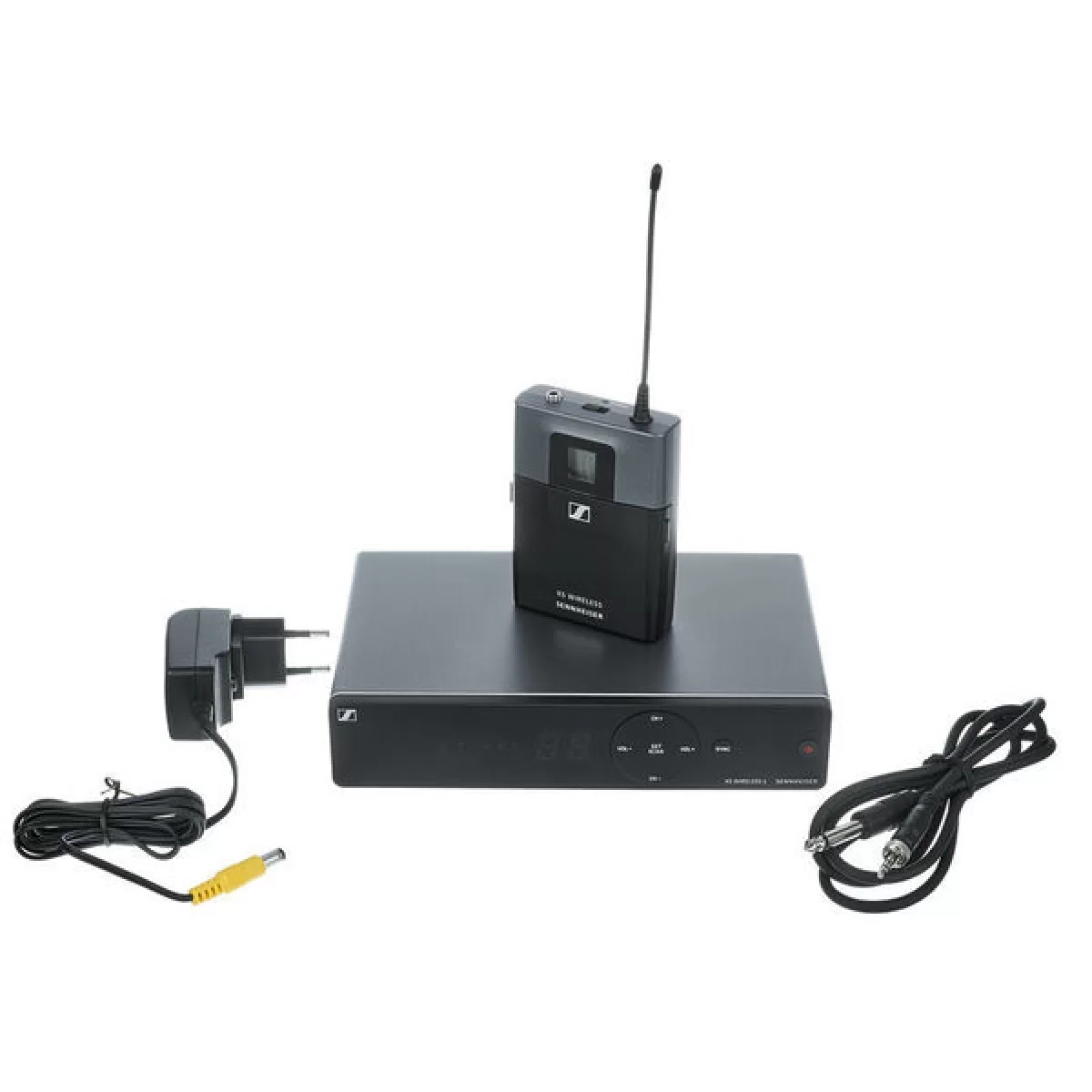

Sennheiser XSW 1-CI1-BC — аналоговая UHF радиосистема для передачи инструментального сигнала (гитара/бас/клавиши) с бодипаком и кабелем CI 1, рассчитанная на быстрый старт на площадке. Рабочий диапазон версии BC — 670–694 МГц, а внутри серии предусмотрены частотные банки, чтобы проще подбирать совместимые настройки при нескольких комплектах.

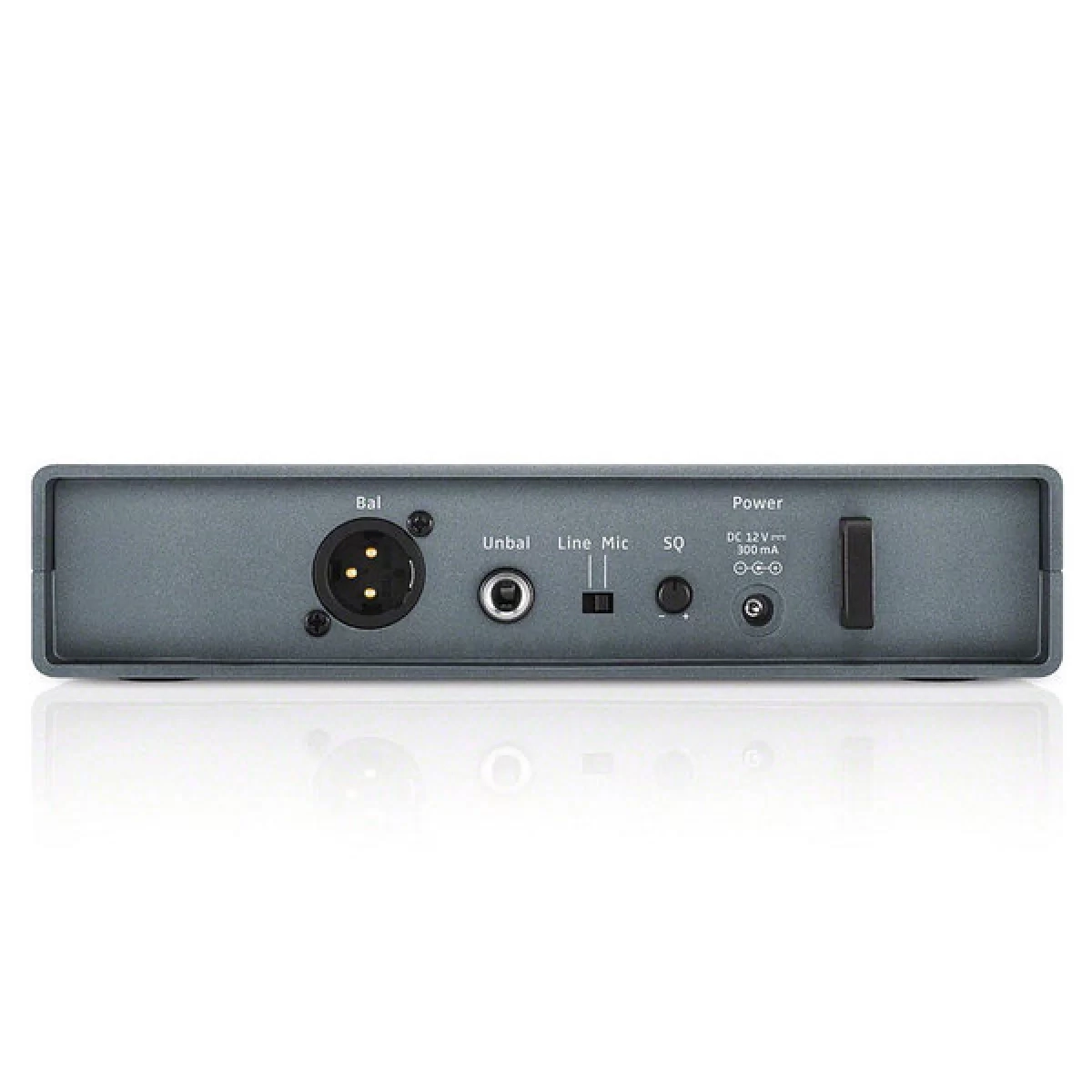

Приёмник работает по схеме antenna switching diversity с внутренними антеннами и построен как двойной супергетеродин, что повышает устойчивость связи при движении музыканта. Для подключения к пульту доступны два варианта аудиовыхода — балансный XLR и небалансный Jack 6,3 мм (используется один из них), а уровень можно согласовать переключателем Line/Mic (20 dB).

Система использует wideband FM, поддерживает перестройку полосы до 24 МГц и обеспечивает типичное время работы передатчика около 10 часов от двух батареек AA. Такой комплект удобно брать в прокат или для выездных выступлений, когда нужна простая, предсказуемая радиолиния без сложного сетевого аудио.

• Рабочий диапазон частот (BC): 670–694 МГц

• Модуляция: Wideband FM (аналоговая)

• Полоса перестройки: до 24 МГц

• Частотные настройки (XSW 1): 8 банков, до 10 пресетов в каждом

• Совместимая одновременная работа: до 10 каналов

• Принцип приёмника: double superheterodyne

• Diversity: antenna switching diversity через внутренние антенны

• Чувствительность приёмника: < 3 µV при 52 dB(A)eff S/N

• АЧХ приёмника: 50–16 000 Гц (−3 dB)

• Макс. уровень аудиовыхода: Jack 6,3 мм +6 dBu / XLR +12 dBu

• Диапазон регулировки аудиовыхода: 45 dB, шаг 5 dB

• Squelch: 3–28 dBµV (совместно с pilot tone)

• Передатчик (бодипак) — мощность: 10 mW

• Питание и автономность бодипака: 2×AA, примерно 10 часов

• Регулировка чувствительности передатчика: 0…−30 dB, шаг 10 dB
